М110: Серийные поставки нового носителя мезонинов

26 августа 2015

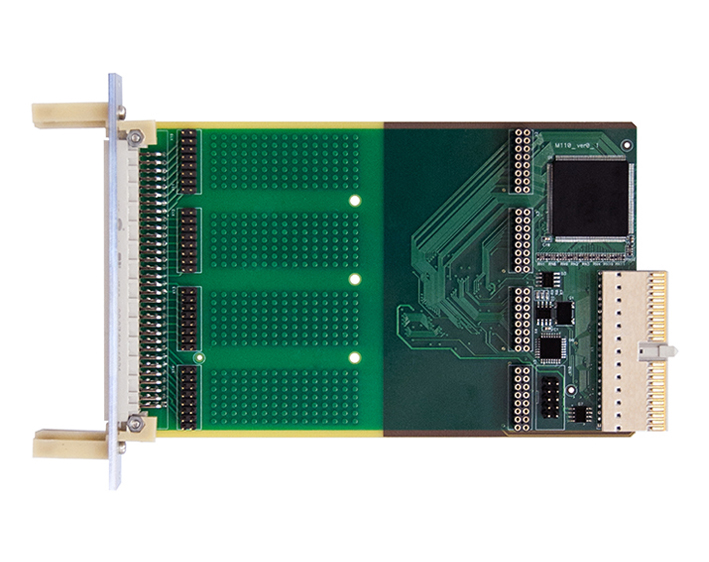

Компания "ОСАТЕК" начала серийные поставки нового носителя  мезонинов M110, выполненного в формате Евромеханика 3U и предназначенного для ввода/вывода дискретных и аналоговых сигналов в системах с шиной CPCI 3U.

Модуль обеспечивает установку на него до 4 мезонинов ввода/вывода одинарной ширины и предназначен для эксплуатации в составе бортовой аппаратуры автоматических и автоматизированных систем управления, систем сбора данных и удаленного ввода/вывода, работающих в сложных условиях эксплуатации.

Для повышения устойчивости к климатическим воздействиям и работе в условиях агрессивных сред возможно покрытие модуля герметиком.

Модуль М110 может успешно применяться в системах управления совместно со вновь разрабатываемым процессорным модулем K31CA (CPCI 3U), который ожидается к поставкам в ближайшее время.

Основные технические характеристики модуля M110 представлены в таблице:

Форм-фактор CPCI 3U
Количество линий ввода/вывода 32
Напряжение питания +3,3;
+5В
Максимальный  ток потребления
(без мезонинов)
450 мА (+5В);
130мА (+3,3В)
Питающие напряжения,
подающиеся  на мезонины
+5В;
+12В;
-12В
Подключение внешних линий через разъем  на передней панели
Количество посадочных мест
под мезонины
4
Разрядность интерфейсов связи
с мезонинами
12
Интерфейс шины cPCI 32 бит/33 МГц
Габариты модуля
3U, 4TE «Евромеханика»
Температурный диапазон 0 … +70°С
-40...+85°С

Для установки на модуль M110 пригодны любые модули ввода/вывода дискретных и аналоговых сигналов производства "ОСАТЕК".
