Масштабируемость систем CPCI Serial: новые модули ОМ519М и ОМ519S

01 июля 2022

В компании ОСАТЕК разработаны новые модули CompactPCI Serial – ОМ519М и ОМ519S. Модули предназначены для построения распределенных систем CompactPCI Serial по модели master/slave.

Модуль мастер ОМ519М работает в связке с модулями ОМ519S и позволяет подключить до 4 крейтов расширения CompactPCI Serial. Модуль устанавливается в любой периферийный слот системного крейта или крейта расширения. В системном крейте обязательно установлен процессор.

Модуль периферийный ОМ519S позволяет подключить один крейт CompactPCI Serial. Модуль устанавливается в системный слот крейта расширения.

На схеме приведен пример построения распределенной системы из двух крейтов:

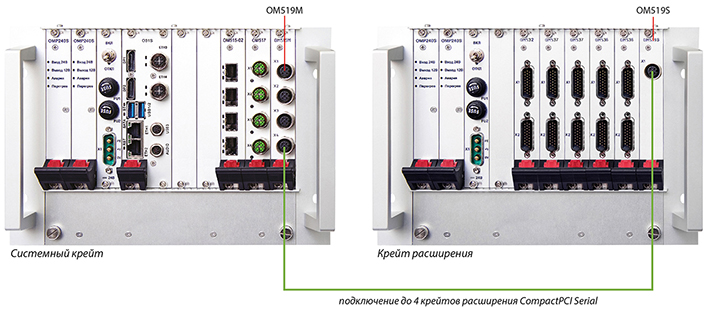

Пример построения распределенной системы из 2-х крейтов

Пример построения распределенной системы из более чем двух крейтов:

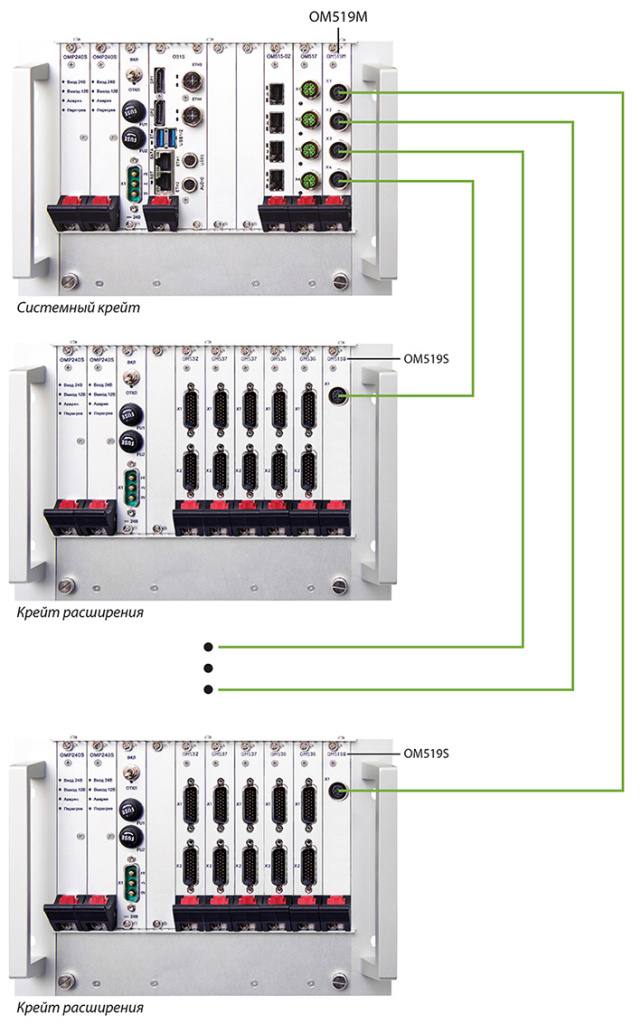

Пример построения распределенной системы из более чем 2-х крейтов

Модули ОМ519М и ОМ519S выполнены в соответствии со стандартом PICMG CompactPCI Serial (CPCI-S.0). Размер каждого модуля: 3U, 4HP, размер платы 100x160 мм. Рабочий температурный диапазон модулей -40…+85°С, по запросу Заказчика наносится защитное силиконовое покрытие.

Ниже представлены основные технические характеристики ОМ519М и ОМ519S.

Модуль мастер OM519M

Плата периферийного слота, PICMG CompactPCI Serial (CPCI-S.0);
Подключение к шине CPCI-S через разъем P1;
Совместим для работы в стандартном периферийном слоте с поддержкой режима PCIe x1
Интерфейс канала расширения PCIе x1 Gen2;
Количество каналов расширения – до 4;
Разъем подключения канала расширения 4х М12 X-Coded;
Наплатный разъем для установки мезонина формата mPCIe (в зависимости от исполнения модуля).

Модуль периферийный OM519S

Плата системного слота, PICMG CompactPCI Serial (CPCI-S.0);
Подключение к шине CPCI-S через разъемы P1, P2, P4, P5;
Поддержка режима PCIe x1;
Интерфейс канала расширения PCIе x1 Gen2;
Разъем подключения канала расширения 1х М12 X-Coded;
Количество поддерживаемых периферийных слотов – до 8;
Длина кабеля 0,5 м, 2м (другие длины по запросу).

Модуль мастер OM519M, Модуль периферийный OM519S
ОМ519М ОМ519S

Узнать подробнее об изделиях CompactPCI Serial и запросить расчет системы Вы можете у наших технических специалистов по телефону: +7 (495) 465-50-47 или электронной почте info@osatec.ru.
