Модуль OPMC115: Назначение и характеристики.
24 октября 2018
Представляем модуль РМС OPMC115 производства компании "ОСАТЕК", предназначенный для обеспечения интерфейса Ethernet 100BASE-TX / 1000BASE-T.
Модули PMC, в частности OPMC115, позволяют расширить функциональные возможности процессорных модулей и оптимизировать конфигурации встраиваемых систем управления различного назначения. Устанавливаются на модули-носители.

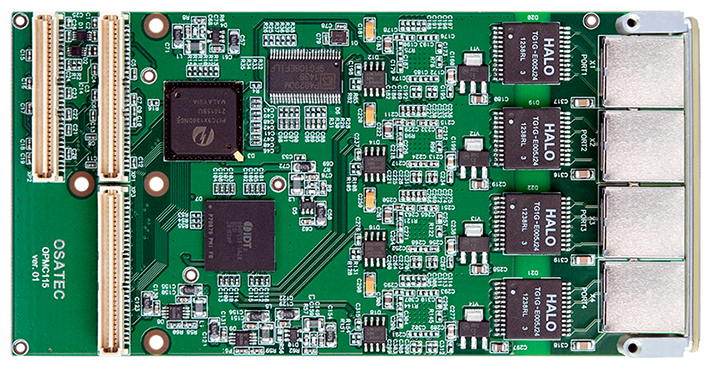

Модуль OPMC115 предоставляет 4 независимых порта высокопроизводительного интерфейса Ethernet 100BASE-TX / 1000BASE-T на мезонинной плате PCI (PMC) единичной ширины. Каждый порт интерфейса Ethernet поддерживает скорости передачи 10, 100 и 1000 Мбит/сек для полнодуплексного режима, 10 и 100 Мбит/сек для полудуплексного режима. Модуль и его исполнения соответствуют стандартам IEEE Р1386/Р1386.1 и стандарту Conduction Cooled PMC, VITA 20-2001/R2005.
OPMC115 обеспечивает ввод/вывод интерфейса Ethernet через разъёмы RJ45 на лицевой панели или через разъём Х14 на тыльной стороне модуля.
Технические характеристики модуля OPMC115:
|
Количество каналов Ethernet |
4 |
| Интерфейс | 100BASE-TX / 1000BASE-T |
|
Напряжение питания: верхний предел нижний предел |
+3,3В +0,165В +3,3В –0,099В |
|
Ток потребления: (4 канала без соединения) - добавить при 100 Мбит/с - добавить при 1 Гбит/с |
не более 1500 мА 70 мА (на каждый порт) 300 мА (на каждый порт) |
| Тактовая частота/разрядность шины PCI |
66 МГц, 64 бита |
| Суммарная потребляемая мощность | 5,6 Вт |
| Напряжение гальванической изоляции |
500 В |
|
Температурный диапазон |
-40... +85°С |
Модуль OPMC115 имеет следующие исполнения:
| Наименование | Функциональные отличия |
| OPMC115 | Вывод 4-х интерфейсов сети Ethernet на переднюю панель через разъёмы RJ45 |
| OPMC115-01 | Вывод 4-х интерфейсов сети Ethernet назад, глухая передняя панель |
| OPMC115-02 | Вывод 2-х интерфейсов сети Ethernet на переднюю панель через разъёмы RJ45 |
| OPMC115-03 | Вывод 2-х интерфейсов сети Ethernet назад, глухая передняя панель |
| OPMC115-11 | Под контактное охлаждение. Вывод 4-х интерфейсов сети Ethernet назад |
|
OPMC115-12 |
Под контактное охлаждение. Вывод 2-х интерфейсов сети Ethernet назад |
С полным перечнем модулей PMC производства "ОСАТЕК" Вы можете ознакомиться в разделе Модули РМС.
При возникновении вопросов по модулю OPMC115 и носителям для него Вы можете обратиться к нашим техническим специалистам по телефону: +7 (495) 465-50-47 или по электронной почте: info@osatec.ru.
