Модули поддержки для процессорных модулей K41/K42

21 июля 2016

Компания "ОСАТЕК" представляет модули поддержки KTM41/KTM42, M114, KTM41НС и KTM41R для процессорных модулей K41/K42.

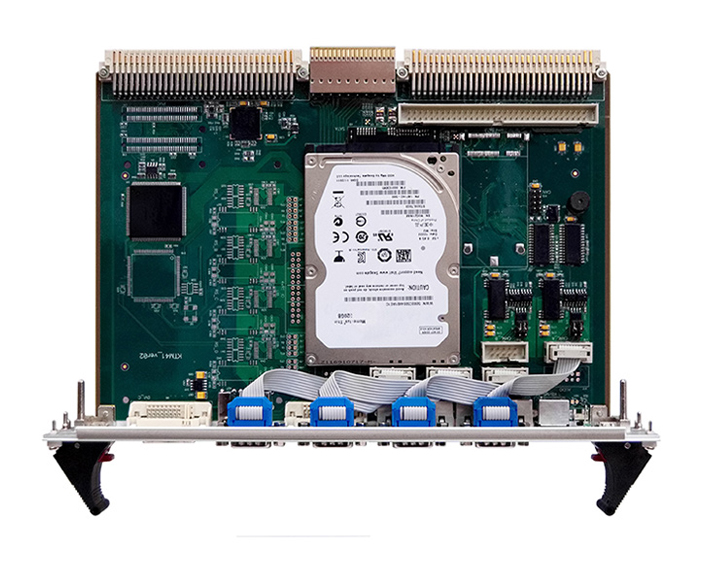

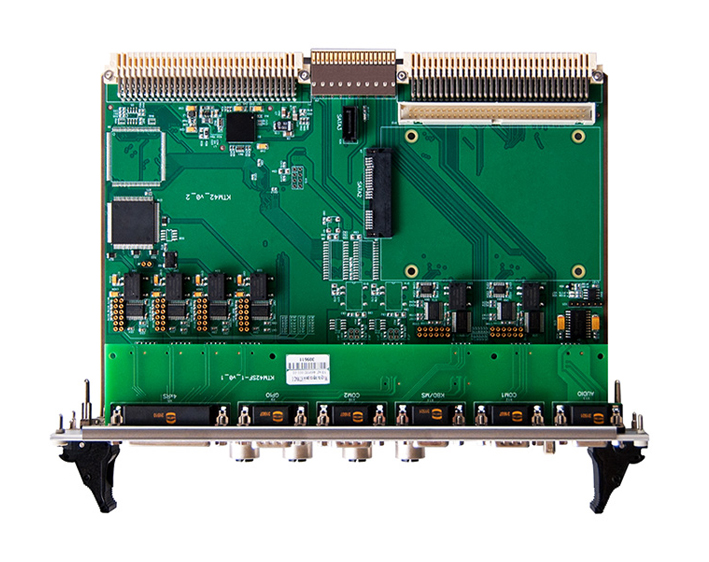

KТМ41/KТМ42 предназначены для вывода интерфейсов, выходящих на тыльную сторону процессорных модулей K41/K42, на стандартные соединители на передней панели модулей KTM41/KTM42.
Среди доступных интерфейсов: DVI-I/DVI-D, 4х Ethernet 10/100/1000BaseTX, USB, опто COM1/2, до 2-х устройств SATA, 4х опто RS232/422/485, до 2-х каналов CAN и др.
Доступно исполнение модулей KТМ41/KTM42 с шириной передней панели 1M и 2М.

Для подключения до двух модулей РМС к K41/K42 используется модуль носитель М114.
Подключение происходит по интерфейсу PCI Express с выводом сигналов ввода/вывода на переднюю панель M114. Возможно подключение до 2-х M114 к K42.

Для подключения к процессорному модулю K41 до двух SATA-дисков (HDD, SDD) размером 2,5” и до трех устройств USB через тыльные разъемы Р0 и Р2 предназначен модуль KTM41НС. Вывод интерфейсов происходит с тыльной стороны модуля K41 на переднюю панель или на плату модуля KTM41HC.

Интерфейсный модуль KTM41R для K41/K42 на тыльную сторону (100 мм в глубину) позволяет подключить интерфейсы процессорных модулей на стандартные соединители. Среди интерфейсов, доступных для подключения: VGA, 3х Ethernet 10/100/1000BaseTX, USB, COM, SATA.

Опционально для модулей поддержки:
  • приемка Заказчика
  • влагозащитное покрытие
  • расширенный температурный диапазон
  • дополнительные интерфейсы по ТЗ Заказчика
