Носители модулей РМС


Для расширения функциональных возможностей процессорных модулей специалисты компании "ОСАТЕК" рекомендуют использовать модули РМС, которые устанавливаются на модули-носители. С помощью модулей РМС процессорные модули могут быть обеспечены дополнительными интерфейсами Ethernet, CAN, RS232/422/485 и др., что позволяет оптимизировать конфигурации вычислительных систем.

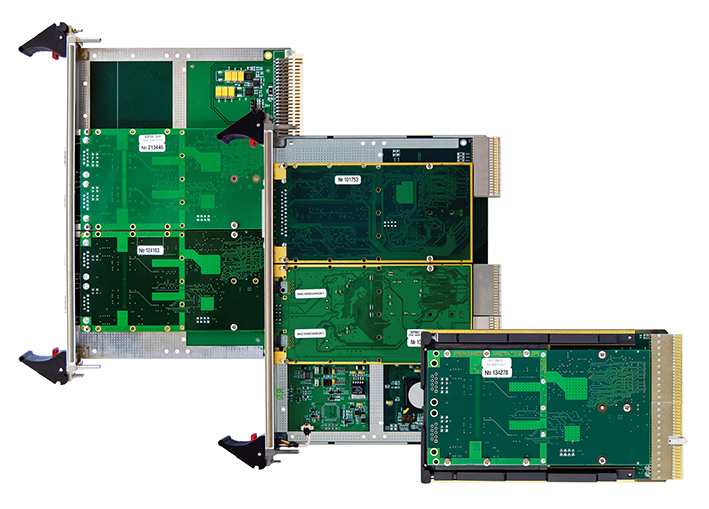

В зависимости от исполнения системы "ОСАТЕК" предлагает три модуля-носителя РМС: ОМС114, ОМС113 и ОМС213.

Носители модулей РМС производства "ОСАТЕК" имеют размер стандартной европлаты высотой 6U/3U и устанавливаются в крейт с шиной CPCI/VME. На один носитель подключается один либо два модуля РМС. Ввод/вывод интерфейсов модулей PMC происходит через разъемы на передней панели модуля-носителя или через тыльные соединители.

Модули отличаются по форм-фактору, охлаждению, количеству устанавливаемых модулей РМС и способу ввода/вывода интерфейсов модулей РМС.


Ниже представлена Таблица со сравнением технических характеристик модулей-носителей.

  OMC114

OMC113 OMC213
Форм-фактор 6U
VME (только питание)
6U CPCI 3U CPCI
Характеристики системной шины PCIE Gen1.1 PCI
66 МГц, 32 бита
PCI
33 МГц, 32 бита
Охлаждение Воздушное Воздушное / кондуктивное Кондуктивное
Количество устанавливаемых
модулей РМС

2

2

1

Ввод/вывод интерфейсов РМС Передний Передний / Тыльный Тыльный
Ток потребления (без учета PMC модулей):
       по шине +3,3В
       по шине +5В

не более 200 мА
не более 100 мА

не более 600 мА
не более 100 мА

отсутствует
отсутствует
Особенности подключения  Подключение к О42V
через переходный модуль ОKМ42
     -      -
Масса модуля  0,3 кг 0,3 кг / 0,415 кг 0,2 кг
Защитное покрытие  опционально опционально  опционально
Температурный диапазон   -40... +85°С -40... +85°С  -40... +85°С
