Новые модули CPCI Serial - ОМ517 и ОМ520

30 июля 2021

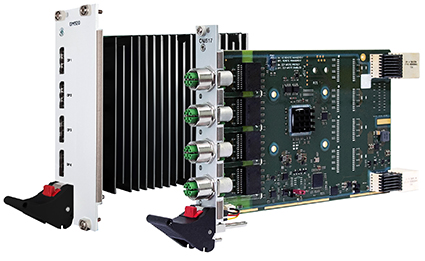

В компании ОСАТЕК разработаны новые периферийные модули формата CompactPCI Serial 3U – ОМ517 и ОМ520. Модули предназначены для применения в системах CompactPCI Serial и размещаются внутри других изделий (в крейте/корпусе с шиной CompactPCI Serial) при эксплуатации.

Модуль OM517 представляет собой неуправляемый коммутатор, который в зависимости от исполнения может предоставлять до 9 каналов Gigabit Ethernet:

• 4 канала выведены на фронтальную панель модуля (разъемы М12 X-Coded),
• 4 канала – на тыльный разъем Р6 (для модуля ОМ517-01),
• 1 канал – через PCIe x1 на тыльный разъем Р1.



Технические характеристики OM517 представлены в таблице:

CompactPCI Serial	- Спецификация PICMG CompactPCI Serial (CPCI-S.0) - Размер модуля: 3U, 4HP, размер платы 100х160 мм - Для установки в системный или периферийный слот CompactPCI Serial (с PCI Express) - Подключение к CPCI Serial: • для OM517 только в периферийном слоте через P1 (PCIe x1) • для OM517-01 как в системном слоте, так и в периферийном слоте; как через P1, так и через P6
Gigabit Ethernet	- Gigabit Ethernet коммутатор Marvell 88E6390 • 8x GbE MAC/PHY + 1x GbE SerDes • до 16K MAC-адресов - Контроллер Gigabit Ethernet  Intel® I210-IS - Поддержка интерфейсов 1000BASE-T, 100BASE-TX, 10BASE-T - Поддержка режима Auto Negotiation (автосогласование) для автоматической настройки подключения
Ввод/вывод на фронтальной панели	4х M12 X-Coded
Требования по питанию	+12В (±10%),  Потребляемый ток не более 0,4А
Средняя наработка на отказ (MTBF)	477 420 ч
Исполнение	Воздушное / кондуктивное
Температурный диапазон	-40...+85°С

Модуль ОМ520 представляет собой периферийную плату для систем CompactPCI Serial и состоит из платы носителя с установленным на ней графическим модулем стандарта МХМ 3.0/3.1.
В зависимости от мощности графического процессора, используемого в составе OM520, для отвода тепла применяется соответствующий радиатор, который определяет ширину модуля 4HP или 8HP.

Технические характеристики OM520 представлены в таблице:

CompactPCI Serial	- Плата периферийного слота, соответствие стандарту PICMG CompactPCI Serial (CPCI-S.0) - Размер модуля: 3U, 4HP/8HP, размер платы 100x160 мм - Подключение к шине CPCI-S через разъем P1/Р2 - Работа в периферийном слоте fat pipe Gen3, PCIe x8
Интерфейс MXM	- Графический модуль стандарта MXM 3.0/3.1 Type A или Type B - Разъем для установки MXM 3.0 на 314/281 контактов - Конструкция охлаждающего радиатора определяется используемыми платами  MXM - Поддержка архитектуры CUDA (Compute Unified Device Architecture) для MXM GPU фирмы NVIDIA
Модули МХМ	- Aetina M3N1060-MN (NVIDIA GTX 1060 Pascal) - Aetina M3N1070-MN (NVIDIA GTX 1070 Pascal, только для работы CUDA, фронтальные разъемы DisplayPort недоступны) - NVIDIA® QUADRO® P3000 (1280 ядер CUDA, 3,9TFLOPS) - NVIDIA® QUADRO® P5000 (2048 ядер CUDA, 6.4TFLOPS)
Ввод/вывод на фронтальной панели	4х DisplayPort
Требования по питанию	+12В (±10%), потребляемый ток не более 5А (разъемы P1/P2) - Дополнительный разъем внешнего питания +12В 4,20 мм для модулей MXM с потреблением более 60 Вт
Средняя наработка на отказ (MTBF)	не менее 200 000 ч
Исполнение	Воздушное / кондуктивное
Температурный диапазон	-40...+85°С

Узнать подробнее об изделиях CompactPCI Serial и заказать расчет системы Вы можете у наших технических специалистов
по телефону +7 (495) 465-50-47 и электронной почте info@osatec.ru.
