Новые возможности процессорного модуля O31S.L с платой расширения O31S.L-E01

01 июня 2021

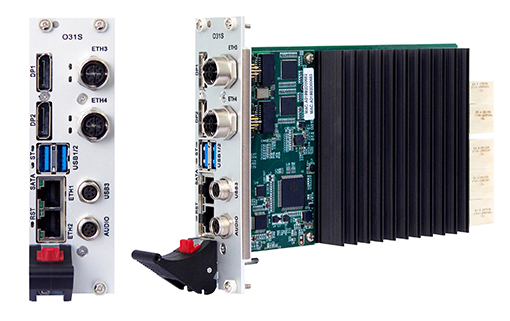

O31S.L Процессорный модуль CompactPCI Serial 3U с платой расширения O31S.L-E01


В компании ОСАТЕК разработана новая плата расширения для процессорного модуля O31S.L – O31S.L-E01.

Плата расширения обеспечивает модуль O31S.L дополнительными интерфейсами на фронтальной панели. К интерфейсам базового исполнения 2х Eth (RJ45), 2x DP, 2x USB3.0 (или 1х USB2.0 + 1x USB3.0) добавляются 2x Eth (M12), audio (M8), USB2.0 (M8)

Процессорный модуль O31S.L выполнен в соответствии со стандартом CompactPCI Serial (PICMG CPCI-S.0), имеет размер 3U, ширина фронтальной панели модуля вместе с платой расширения – 8HP. Модуль предназначен для использования в качестве основного центрального вычислительного и обрабатывающего устройства в автоматизированных системах управления, требует размещения внутри других изделий (в крейте/корпусе с шиной CompactPCI Serial) при эксплуатации.

Технические характеристики модуля O31S.L с платой расширения O31S.L-E01 представлены в таблице:

CompactPCI Serial
- Плата системного/периферийного слота, соответствует спецификации/стандарту PICMG CPCI Serial (CPCI-S.0)
- Размер модуля: 3U, 8HP, размер платы 100x160 мм
- Подключение к шине CPCI-S через разъемы P1-P5
Процессор Intel® Atom™ 3845
Intel® Core™ i7-7600U
Intel® Core™ i7-8665UE
DRAM от 8 до 64ГБ DDR3 / DDR4
(в зависимости от типа процессора)
Интерфейсы, выведенные на разъемы передней панели модуля
- 2x Ethernet 1000BASE-T/100BASE-TX (RJ45)
- 2x DisplayPort
- 2x USB3.0 (i7) или 1x USB2.0 + 1x USB3.0 (Atom)

Плата расширения:
- 2x Ethernet 1000BASE-T/100BASE-TX (M12)
- 1x USB2.0 (M8)
- Audio (M8)
Интерфейсы, выведенные на разъемы на плате модуля
- SSD mSATA
- PCIe x1, LPC, audio, I2C (разъем расширения)
Интерфейсы, выведенные на тыльные разъемы модуля
Для i7
- 8x PCIe x1
- 2x USB 3.0
- 6x USB 2.0
- 2x SATA 6ГБ
Для Atom
- 4x PCIe x1
- 1x USB 3.0
- 6x USB 2.0
- 1x SATA 6ГБ
Дополнительные функции
Батарейка на основной плате для RTC
Требования по питанию +12В (±10%),
Потребляемый ток (без учета mSATA)
    - не более 1,1А (для ЦВУ с мощностью 10Вт)
    - не более 1,5А (для ЦВУ с мощностью 15Вт)
Температурный диапазон -10… +70°С;
-40... +85°С (опционально)
Охлаждение
Воздушное / кондуктивное
Защитное покрытие
Опционально
Поддерживаемые ОС Astra Linux®, Linux®, КПДА, QNX®, MS Windows®

Узнать подробнее об изделиях CompactPCI Serial и заказать расчет системы Вы можете у наших технических специалистов
по телефону +7 (495) 465-50-47 и электронной почте info@osatec.ru.

Платы расширения для процессорных модулей O31S могут быть разработаны индивидуально и обеспечены необходимым набором выбранных интерфейсов в соответствии с ТЗ Заказчика.
