O45C – новый процессорный модуль CompactPCI

03 апреля 2023

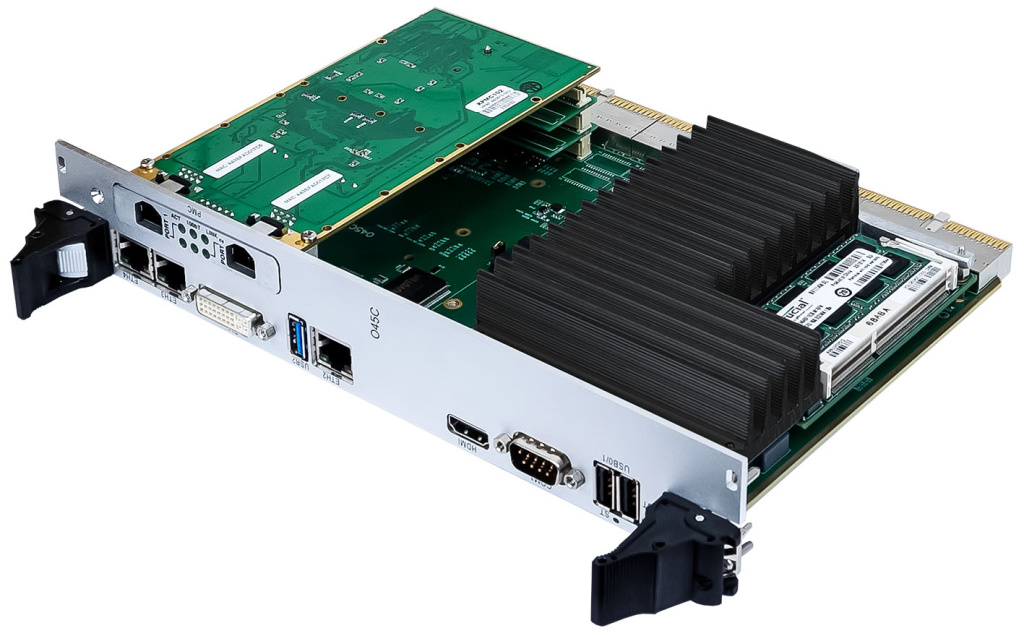

ОСАТЕК продолжает производство модулей и систем в стандарте CompactPCI и представляет новый процессорный модуль CompactPCI – O45C.

O45C является PC/АТ-совместимым модулем процессора и предназначен для использования в качестве основного центрального вычислительного и обрабатывающего устройства в автоматизированных системах управления.

Модуль O45C имеет интерфейс шины CompactPCI, полностью совместимый со спецификацией CompactPCI PICMG 2.0 Rev.3.0, и может работать в системном слоте в качестве мастера шины или как периферийный модуль на шине CompactPCI.

Модуль имеет размеры стандартной европлаты двойной высоты (233 х 160 мм) и занимает одно (1М) или два места (2М) в крейте 6U с объединительной платой CompactPCI.

Основные технические характеристики О45С представлены в таблице:

Интерфейс CompactPCI	- Соответствие спецификации CompactPCI PICMG 2.0 Rev.3.0, 32 бита 33 МГц,   форм-фактор платы 6U - Способность работы в системном слоте - Способность работы в качестве периферийного устройства - Контроллер PCI – PCI
Микропроцессор	Intel® Core™ i7-7600U Intel® Core™ i7-8665UE
DRAM	До 64 ГБ
Ethernet	До 4х Ethernet 100/1000BaseTX, вывод на фронтальную или тыльную стороны
SATA	До 4х SATA с подключением накопителей (mSATA) через наплатные (до 2-х) и тыльный соединители
Интерфейс VGA/DVI	До 3х 1920х1080 (VGA/DVI)
Последовательные порты	2x RS232/RS422/RS485, вывод на фронтальную (COM1) и тыльную стороны (COM1 и COM2)
GPIO	8 линий, вывод на тыльную сторону
USB	6x USB 2.0, вывод на фронтальную (2 канала) и тыльную стороны (4 канала) 1х USB 3.0, вывод на фронтальную сторону
Клавиатура/мышь	PS/2, вывод на тыльную сторону
PMC	1х РМС, 32 бита/33 МГц, вывод на фронтальную и/или тыльную стороны
mPCIe	1х mPCIe (совмещен с разъемом для установки накопителя SATA)
Защитное покрытие	опционально
Исполнение	воздушное / кондуктивное
Температурный диапазон	-40... +85°С (опционально)
Поддерживаемые ОС	Astra Linux®, Linux®, ЗОСРВ «Нейтрино», QNX®, MS  Windows®

Примечание: Технические характеристики могут различаться в зависимости от конфигурации и исполнения модуля.

Модуль О45С может иметь дополнительные интерфейсы за счет установки на него модулей PMC с выводом интерфейсных сигналов через фронтальные соединители модулей РМС или через тыльные соединители О45С. Ознакомиться с перечнем РМС модулей можно здесь:

• Модули РМС
