O45V – новый процессорный модуль VME

05 апреля 2023

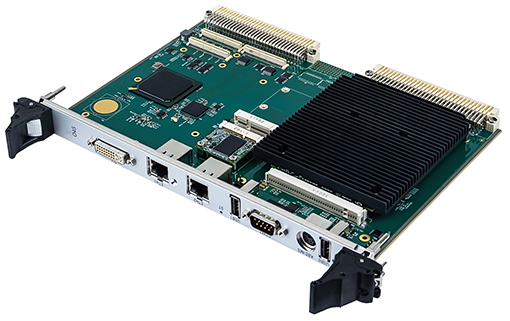

ОСАТЕК поддерживает производство систем и модулей в стандарте VME. В компании разработан и запущен в серийное производство новый процессорный модуль VME – O45V.

O45V является PC/АТ-совместимым модулем процессора и предназначен для использования в качестве основного центрального вычислительного и обрабатывающего устройства в автоматизированных системах управления.

Модуль O45V имеет интерфейс шины VME, полностью совместимый с ГОСТ Р МЭК 821 (VMEbus Specification Rev.D и IEC 821/297) и может работать в режимах ведущего или ведомого на шине VME.

O45V имеет размеры стандартной европлаты двойной высоты (233 х 160 мм) и занимает одно (1M) или два места (2M) в крейте VME.

Основные технические характеристики О45V представлены в таблице:

Интерфейс VME	- Контроллер PCI – VME (64 бита), скорость передачи до 60 Мбайт/с - Контроль преобразования ‘Big endian / Little endian’ - FIFO для операций записи, DMA контроллер - Режимы передачи для ведущего и ведомого:   BLT, ADOH, RMW, LOCK, RETRY   A32 / A24 / A16 и D64 (MBLT) / D32 / D16 / D8 - Полный системный контроллер шины VME
Процессор	Intel® Atom™ x5-E3940
DRAM	До 4 ГБ
Ethernet	2х Ethernet 100/1000BaseTX, вывод на фронтальную или тыльную стороны
SATA	2х SATA с подключением накопителей (mSATA) через наплатные соединители
VGA	Поддержка CRT дисплеев Разрешение для CRT до 2048 x 1536 точек (с выводом на фронтальную панель и тыльный разъем)
DVI	1x 1920х1080, вывод на фронтальную панель или тыльный разъем
Последовательные порты	2x RS232/RS422/RS485, вывод на фронтальную панель (СОМ1) и тыльный разъем (СОМ1 и СОМ2)
GPIO	8 линий, вывод на тыльный разъем
USB	4х USB2.0, вывод на фронтальную панель (2 канала) и тыльный разъем (2 канала)
Клавиатура/мышь	PS/2, вывод на фронтальную панель и тыльный разъем
PMC	1х РМС, 32 бита/33 МГц, вывод на фронтальную панель и тыльный разъем (только для модуля шириной 2М)
mPCIe	1х mPCIe (совмещен с разъемом для установки накопителя SATA)
Защитное покрытие	опционально
Исполнение	воздушное / кондуктивное
Температурный диапазон	-40... +85°С (опционально)
Поддерживаемые ОС	Astra Linux®, Linux®, ЗОСРВ «Нейтрино», QNX®, MS  Windows®

Примечание: Технические характеристики могут различаться в зависимости от конфигурации и исполнения модуля.

Модуль О45V шириной 2М может иметь дополнительные интерфейсы за счет установки на него модулей PMC.
Вывод сигналов ввода/вывода осуществляется на фронтальную панель О45V, либо на тыльный разъем модуля.
