ОМ502 – новый модуль подключения к интерфейсу Audio или MIL-STD-1553B в стандарте CompactPCI Serial
20 апреля 2026
В компании ОСАТЕК разработан и запущен в серийное производство новый модуль в стандарте CompactPCI Serial – ОМ502.

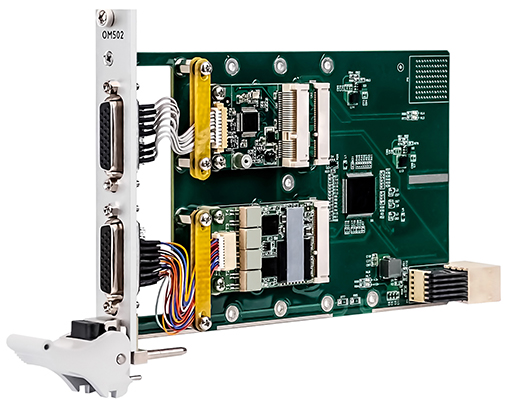

OM502 представляет собой модуль подключения к интерфейсу Audio или к интерфейсу MIL-STD-1553B (ГОСТ Р 52070). Модуль предназначен для работы в составе систем CompactPCI Serial, может быть установлен в стандартный периферийный слот объединительной платы CompactPCI Serial с поддержкой режима работы PCIe x1.
Технические характеристики OM502 представлены в таблице:
| CompactPCI Serial |
- Плата периферийного слота, соответствие стандарту PICMG CompactPCI Serial (CPCI-S.0) - Размер модуля: 3U, 4HP, размер платы 100x160 мм - Подключение к шине CPCI-S через разъем P1 - Совместим для работы в стандартном периферийном слоте с поддержкой режима PCIe x1, Gen1/2 |
|
Audio |
Mic In/Line In/Line Out |
|
MIL-STD-1553B |
Количество резервированных каналов: до 2 Режимы работы: - контроллер шины, - оконечное устройство, - адресный и безадресный монитор шины, - оконечное устройство с функцией монитора шины |
|
Разъемы фронтальной панели |
Разъемы фронтальной панели 2 х DSUB26 (розетка)* |
|
Требования по питанию |
+12 В ±10 % (+1,2 В/-1,2 В), потребляемый ток не более 0,7 А |
| Защитное покрытие (по запросу) |
Модуль может иметь влагозащитное покрытие |
| Исполнение |
Воздушное / кондуктивное |
|
Температурный диапазон |
0...+70°С / -40…+70°С |
Модуль ОМ502 имеет следующие исполнения:
| Наименование | Описание |
| OM502 | 1х mPCIe-audio (Mic In/Line In/Line Out), воздушное исполнение, разъемы фронтальной панели DSUB26 (розетка) |
|
OM502-01 |
1х mPCIe-MIL-STD-1553B / 1х mPCIe-audio (Mic In/Line In/Line Out), 2 резервированных канала, воздушное исполнение, разъемы фронтальной панели DSUB26 (розетка) |
| OM502-11 |
1х mPCIe-MIL-STD-1553B / 1х mPCIe-audio (Mic In/Line In/Line Out), 2 резервированных канала, кондуктивное исполнение, разъемы фронтальной панели DSUB26 (розетка) |
