ОМ534 – новый модуль аналогового вывода в стандарте CompactPCI Serial

12 июля 2024

В компании ОСАТЕК разработан и запущен в серийное производство новый модуль в стандарте CompactPCI Serial – ОМ534.

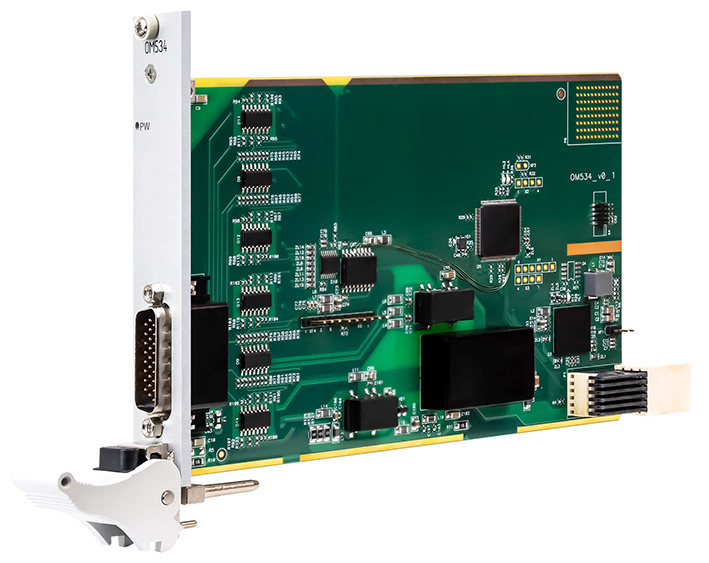

Модуль OM534 предназначен для преобразования цифровых сигналов в аналоговые сигналы тока и напряжения. Модуль реализует 8 независимых каналов аналогового вывода с гальванической изоляцией между аналоговой и цифровой интерфейсной частями.

ОМ534 предназначен для работы в составе систем CompactPCI Serial. Модуль устанавливается в стандартный периферийный слот объединительной платы CPCI Serial с поддержкой режима работы PCIe x1 Gen2.

Основные технические характеристики ОM534 представлены в таблице:

CompactPCI Serial	- Плата периферийного слота, соответствие   стандарту PICMG CompactPCI Serial (CPCI-S.0) - Размер модуля: 3U, 4HP, размер платы 100x160 мм - Подключение к шине CPCI-S через разъем P1 - Совместим для работы в стандартном   периферийном слоте с поддержкой режима   PCIe x1, Gen2
Количество каналов	8
Напряжение питания модуля, В DC	12
Разрядность, бит	16
Номинальные диапазоны выходного тока, мА	0…22,5
Номинальные диапазоны выходного напряжения, В	-10…+10
Сопротивление нагрузки канала в режиме выхода по току не более, Ом	600
Сопротивление нагрузки канала в режиме выхода по напряжению не менее, кОм	1
Емкость нагрузки одного канала в режиме выхода по напряжению не более, нФ	20
Время установления сигнала на выходе канала, в режиме выхода по напряжению без нагрузки не более, мкc	125
Время установления сигнала на выходе канала, в режиме выхода по напряжению, при ёмкости нагрузки 20 нФ и сопротивлении нагрузки 1 кОм не более, мкc	220
Пределы допустимой основной погрешности измерения напряжения приведённой к диапазону (при нормальных условиях), не более, %	±0,1
Пределы допустимой основной погрешности измерения тока приведённой к диапазону (при нормальных условиях) не более, %	±0,15
Предел допустимой дополнительной температурной погрешности в диапазоне рабочих температур (при изменении температуры  окружающей среды) не более, % / °С	0,005
Прочность гальванической изоляции между каналами и интерфейсной частью не менее, В DC	2000
Максимальный ток потребления по 12 В, при включении 8 каналов в режиме выхода по току с Rн = 600 Ом, не более, А  Ток потребления по 12 В, при включении 8 каналов в режиме выхода по напряжению с Rн = 1 кОм не более, А	0,6 0,4
Защитное покрытие (по запросу)	Модуль может иметь влагозащитное покрытие
Исполнение	Воздушное / кондуктивное
Температурный диапазон	-10...+70°С / -40…+70°С
