ОМ536 – новый модуль CompactPCI Serial

30 ноября 2020

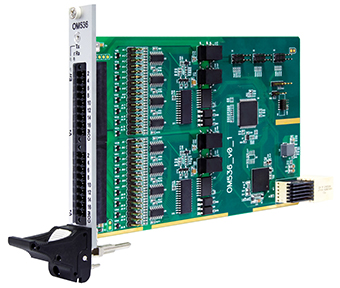

ОМ536 – новый модуль CompactPCI Serial


В компании ОСАТЕК разработан новый модуль формата CompactPCI Serial 3UOM536

Модуль предназначен для ввода дискретных сигналов (DC). ОМ536 имеет 2 группы по 16 каналов с гальванической изоляцией между группами. Все входные каналы гальванически изолированы от интерфейсной части.

ОМ536 предназначен для применения в системах CompactPCI Serial.


Технические характеристики модуля представлены в таблице:

CompactPCI Serial
- Плата периферийного слота, соответствие стандарту PICMG CompactPCI Serial (CPCI-S.0)
- Размер модуля: 3U, 4HP, размер платы 100x160 мм
- Подключение к шине CPCI-S через разъем P1
- Совместим для работы в стандартном периферийном слоте с поддержкой режима PCIe x1 Gen1/2
Количество каналов 32 (2 х 16 каналов)
Напряжение питания модуля
5В DC
Входное сопротивление канала
не менее 10 кОм
Максимально допустимое входное напряжение канала не более 32В
Диапазон входного напряжения срабатывания (задается программно), В
логические уровни срабатывания
«1» «0»
- уровень TTL
- 15В
- 24В
4,0
13,1
20,0
1,2
10,0
16,1
Время подавления дребезга контактов для входных каналов (задается программно)
0-16256 мс
Прочность гальванической изоляции
- между каналами и интерфейсной частью
- между группами каналов

не менее 2000В
не менее 500В
Ток потребления по 5В не более 0,47А
Защитное покрытие
опционально
Температурный диапазон
-40... +85°С
