ОМ536.48 - новый модуль дискретного ввода CPCI Serial

15 марта 2022


ОМ536.48 – новый модуль CompactPCI Serial


ОСАТЕК продолжает развивать направление систем CompactPCI Serial и активную разработку новых модулей.

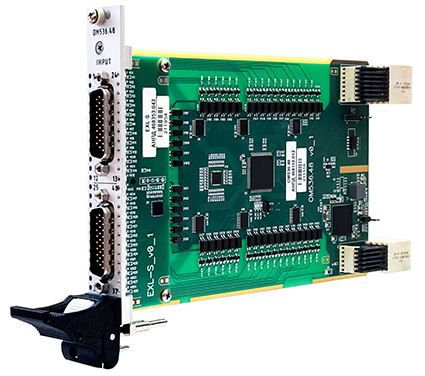

В компании разработан новый модуль дискретного ввода ОМ536.48, выполненный в соответствии со стандартом PICMG CompactPCI Serial (CPCI-S.0).

Модуль прошел все испытания и готов к серийному выпуску.

ОМ536.48 реализует 48 каналов дискретного ввода (4 группы по 12 каналов) с гальванической изоляцией.
Модуль устанавливается в стандартный периферийный слот объединительной платы CPCI Serial с поддержкой режима работы PCIe x1.


Ниже представлены основные технические характеристики модуля:

CompactPCI Serial - Плата периферийного слота, соответствие стандарту PICMG CompactPCI Serial (CPCI-S.0)
- Размер модуля: 3U, 4HP, размер платы 100x160 мм
- Подключение к шине CPCI-S через разъем P1
- Совместим для работы в стандартном периферийном слоте с поддержкой режима PCIe x1
Ввод/вывод на фронтальной панели
2 разъема DSUB26HD (вилка), на каждый разъем выведено по 24 канала дискретного ввода
Гальваническая изоляция
- Между любым каналом и интерфейсом CPCI Serial не менее 2500В
- Между группами не менее 500В
Требования по питанию +12В (±10%),
потребляемый ток не более 0,45А
Средняя наработка на отказ
(MTBF), рассчитанная для   20°С
                                                     85°С

535 538 ч
207 766 ч
Защитное покрытие (по запросу) Модуль может иметь защитное силиконовое покрытие
Индикация Поканальная индикация на фронтальной панели
Исполнение Воздушное / кондуктивное
Температурный диапазон
-40...+85°С

Примечание: Технические параметры могут быть изменены без дополнительного уведомления.
