Разработан новый модуль дискретного вывода CPCI Serial – ОМ537.48

23 марта 2022

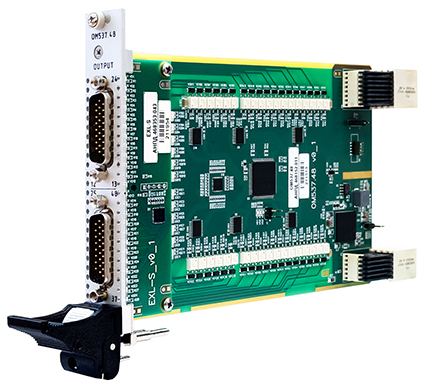

ОМ537.48 - новый модуль дискретного вывода CPCI Serial


Модуль ОМ537.48 реализует 48 каналов дискретного вывода (4 группы по 12 каналов) с групповой гальванической изоляцией. Выполнен в соответствии со стандартом PICMG CompactPCI Serial (CPCI-S.0).

Устанавливается в стандартный периферийный слот объединительной платы CPCI Serial с поддержкой режима работы PCIe x1.

ОМ537.48 предназначен для применения в системах CompactPCI Serial.


CompactPCI Serial - Плата периферийного слота, соответствие стандарту PICMG CompactPCI Serial (CPCI-S.0)
- Размер модуля: 3U, 4HP, размер платы 100x160 мм
- Подключение к шине CPCI-S через разъем P1
- Совместим для работы в стандартном периферийном слоте с поддержкой режима PCIe x1
Ввод/вывод на фронтальной панели
2 разъема DSUB26HD (вилка), на каждый разъем выведено по 24 канала дискретного вывода
Гальваническая изоляция
- Между любым каналом и интерфейсом CPCI Serial не менее 2500В
- Между группами не менее 500В
Требования по питанию +12В (±10%),
потребляемый ток не более 0,45А
Средняя наработка на отказ
(MTBF), рассчитанная для   20°С
                                                     85°С

535 538 ч
207 766 ч
Защита от КЗ да
Ток нагрузки 1,7А
Защитное покрытие (по запросу) Модуль может иметь защитное силиконовое покрытие
Индикация Поканальная индикация на фронтальной панели
Исполнение Воздушное / кондуктивное
Температурный диапазон
-40...+85°С

Примечание: Технические параметры могут быть изменены без дополнительного уведомления.
