Новый модуль CPCI Serial – ОМ538
20 июля 2022

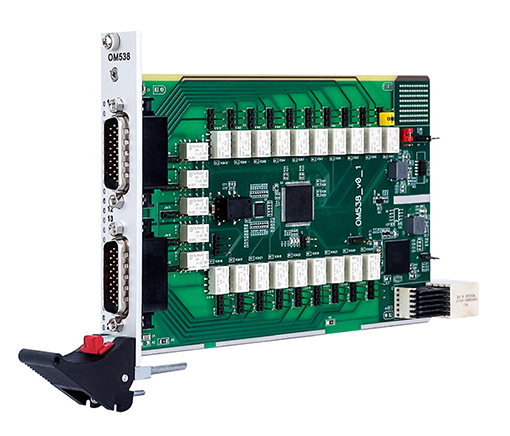

В компании ОСАТЕК разработан новый модуль в стандарте CompactPCI Serial – модуль релейного вывода OM538.
Модуль предназначен для применения в системах CompactPCI Serial.
В таблице представлены основные технические характеристики ОМ538:
| CompactPCI Serial |
- Плата периферийного слота, соответствие стандарту PICMG CompactPCI Serial (CPCI-S.0) - Размер модуля: 3U, 4HP, размер платы 100x160 мм - Подключение к шине CPCI-S через разъем P1 - Совместим для работы в стандартном периферийном слоте с поддержкой режима PCIe x1 |
| Количество каналов | 24 |
|
Ввод/вывод на фронтальной панели |
2 разъема DSUB26HD (вилка) |
|
Коммутируемое напряжение AC / DC |
не более 160В |
|
Коммутируемый ток/канал |
не более 2А |
|
Мощность коммутации |
не более 60ВА |
|
Время срабатывания (для резистивной нагрузки) |
не более 5 мс |
|
Прочность гальванической изоляции, (DC) - между открытыми контактами реле - между каналами и интерфейсной частью - между каналами |
не менее 500В не менее 2000В не менее 500В |
|
Ток потребления (с учетом индикации) - все реле выключены - все реле включены При использовании служебного питания 1Вт прибавить |
не более 0,18А не более 0,60А не более 0,22А |
|
Индикация работы каналов (опционально) |
да |
| Защитное покрытие |
опционально |
| Исполнение |
Воздушное / кондуктивное |
|
Температурный диапазон |
-40...+85°С |
