Новый модуль CPCI Serial – ОМC500

05 августа 2020

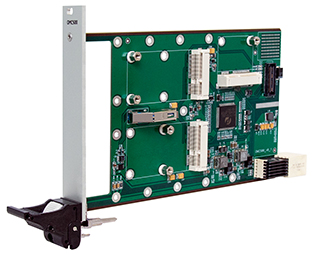

Модуль ОМС500 стандарт CompactPCI Serial PICMG S.0



В компании ОСАТЕК разработан новый модуль, соответствующий стандарту CompactPCI Serial PICMG S.0 – OMC500.

OMC500 представляет собой носитель плат mPCIe, на который может быть установлено до двух mPCIe. Модуль предназначен для использования в системах CompactPCI Serial и размещается в крейте/корпусе при эксплуатации. Формат модуля – 3U.

OMC500 устанавливается в стандартный периферийный слот объединительной платы CompactPCI Serial с поддержкой режима работы PCIe x1.

При заказе модуля ОМС500 с платами mPCIe ОСАТЕК осуществляет вывод и подключение данных плат на фронтальную панель модуля на согласованные с Заказчиком разъемы.


Технические характеристики модуля представлены в таблице:

CompactPCI Serial
- Плата периферийного слота, соответствие стандарту PICMG CompactPCI Serial (CPCI-S.0)
- Размер модуля: 3U, 4HP, размер платы 100x160 мм
- Подключение к шине CPCI-S через разъем P1
- Совместим для работы в стандартном периферийном слоте с поддержкой режима PCIe x1 Gen1/2
Mini PCI Express - 2 разъема для подключения mPCIe
- mPCIe стандартного размера / ½ стандартного размера
- исполнение фронтальной панели зависит от устанавливаемых mPCIe

Требования по питанию

+12В (±10%),
потребляемый ток не более 0,1А (без учёта установленных мезонинов)
Средняя наработка на отказ (MTBF), рассчитанная для
     +20°С
     +85°С


2 444 587 ч
   550 185 ч
Защитное покрытие (по запросу)
Модуль может иметь защитное силиконовое покрытие
Температурный диапазон -40... +85°С



Подробнее о модуле OMC500 и других модулях CompactPCI Serial Вы можете узнать у наших технических специалистов
по телефону:   +7 (495) 465-50-47
или электронной почте:   info@osatec.ru.
