Высокопроизводительный малогабаритный компьютер KBCM-IP20

24 февраля 2015

В компании "ОСАТЕК" разработана и проходит испытания модификация встраиваемого компьютера KBCIP20KBCM-IP20, предназначенного для использования во встраиваемых приложениях на подвижном шасси или стационарных объектах в качестве высоконадежного высокопроизводительного малогабарит­ного компьютера.

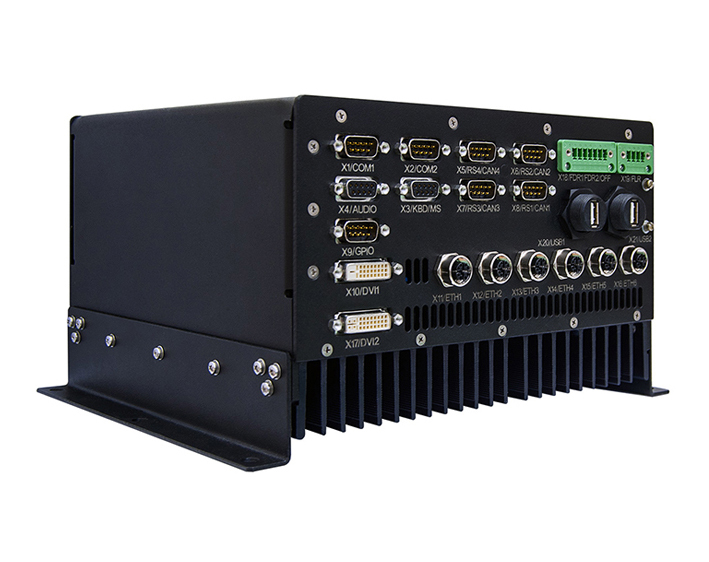

Встраиваемый компьютер KBCM-IP20

В KBCM-IP20 внесены изменения, улучшающих его технические и эксплуатационные параметры:
  • В качестве разъемов Ethernet 10/100/1000 BaseTX используются разъемы М12 (вместо RJ45);
  • Введена возможность установки стандартной PCIe карты, что дает возможность обеспечить работу до 4-х оптоизолированных каналов CAN, либо до 4-х оптоизолированных каналов RS422/485 или расширить функциональность компьютера и подключить дополнительно такие устройства как дополнительный вход видео, устройство видеозахвата, GPS, и т.д., применяя стандартную PCIe карту или устройство собственной разработки;
  • Последовательные порты COM1/2 теперь имеют групповую оптоизоляцию.
Наличие и тип применяемых PCIe-устройств определяется на этапе формирования заказа.

Основные технические характеристики представлены в таблице:

Процессор Intel i3, i5, i7
Память до 16 ГБ DD3
Ethernet 6x Ethernet 10/100/1000 BaseTX (разъемы М12)
SATA 2x SATA для подключения дисковых устройств SSD и HDD;
Поддержка функции RAID 0/1/5/10 для двух устройств
VGA/DVI DVI-I (VGA+DVI-D)
DVI-D
Последовательные порты COM1/2 2x RS232 (групповая оптоизоляция)
Последовательные порты(*) 4x опто RS422 / RS485
CAN(*) 4x опто CAN 2.0
Параллельный порт 8 линий (подключение к разъему на передней панели)
USB 2.0 2x USB 2.0, вывод на стандартные соединители
(по желанию заказчика возможна поставка отдельных частей с кожухом с винтовой фиксацией)
PMC(*) Возможность установки 1 дополнительного модуля PMC.
РМС-интерфейс 32 бита/33МГц для стандартных мезонинов с выводом интерфейса ввода/вывода на переднюю панель модуля PMC
Аудио HD Audio контроллер, вход/выход
Питание Постоянное напряжение 27В ±2 В
Потребляемый ток не более 1,6 А при минимальном использовании ресурсов блока;
не более 3.5 А при максимальном использовании ресурсов блока
Тип охлаждения Пассивный (безвентиляторный)
Защита IP20 в соответствии с ГОСТ 14254-96
Габариты 270 х 260 х 157 (ДхШхГ)
Температурный диапазон -10...+70°С / -25/40...+70°С (опционально)
Поддерживаемые ОС QNX® 6.5, Microsoft® Windows 8, Microsoft® Windows embedded Standard, Linux® и другие PC-совместимые операционные системы
(*) Данные характеристики зависят от конфигурации блока.
