Модуль OM515

OM515  Модуль CPCI Serial
OM515-01  Модуль CPCI Serial
OM515-02  Модуль CPCI Serial
OM515  Модуль CPCI Serial
OM515-01  Модуль CPCI Serial
OM515-02  Модуль CPCI Serial

Модуль OM515 выполнен на 4 независимых контроллерах Gigabit Ethernet Intel® I210. Каждый контроллер подключен к соответствующему разъему на фронтальной панели, тип которого зависит от исполнения модуля (RJ45 / M12 / SFP).

Установленный на модуле пакетный коммутатор PCI Express позволяет использовать модуль в стандартном периферийном слоте объединительной платы CPCI Serial.

Модуль ОМ515 имеет исполнения:

  • ОМ515 - 4 канала Gigabit Ethernet, вывод на разъемы RJ45 фронтальной панели,

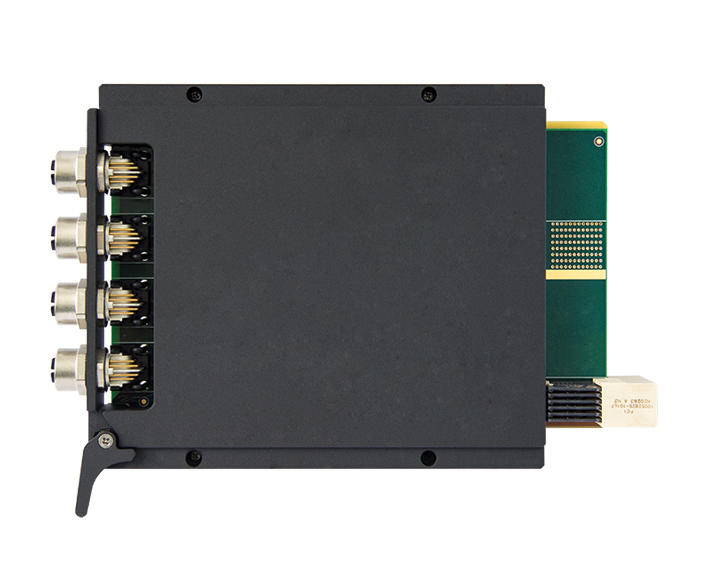

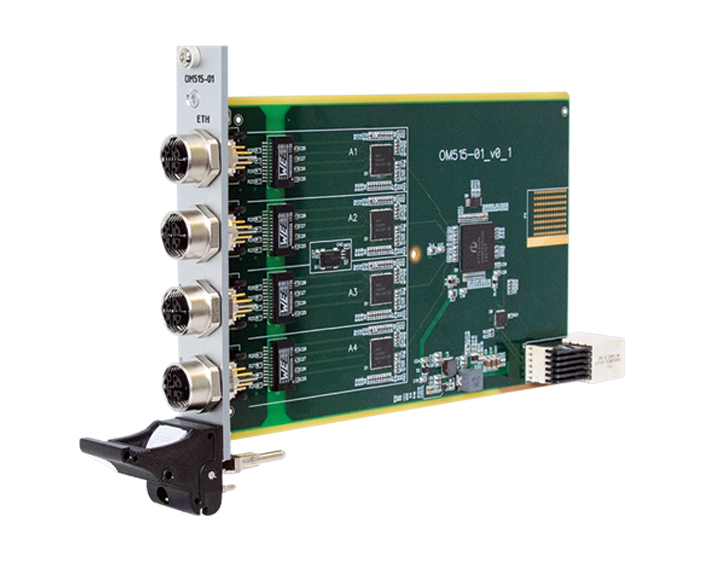

  • ОМ515-01 - 4 канала Gigabit Ethernet, вывод на разъемы M12 X-Coded фронтальной панели,

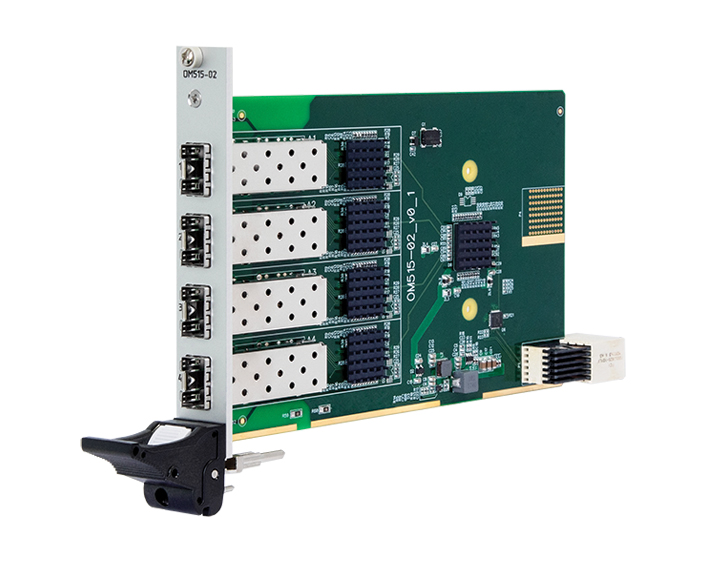

  • ОМ515-02 - 4 канала Gigabit Ethernet, вывод на разъемы SFP фронтальной панели.

CompactPCI Serial - Спецификация PICMG CompactPCI Serial (CPCI-S.0)
- Форм-фактор 3U 4HP (1M) (размер платы 100*160кв.мм)
- Для установки в периферийный слот (peripheral slot) CPCI Serial (с PCI Express)
- Подключение к CPCI Serial через разъем P1 (PCIe x1)
PCI Express - Пакетный коммутатор PCIe Gen2 для оптимального распределения пропускной способности
- 1 входной порт с возможностью подключения линий PCIe x1, Gen2/ Gen1
 - 4 выходных порта PCIe x1 для подключения контроллеров Gigabit Ethernet
Gigabit Ethernet - 4 контроллера Gigabit Ethernet Intel I210
- Поддержка интерфейсов 1000BASE-T/100BASE-TX
- Поддержка режима Auto Negotiation (автосогласование) для автоматической настройки подключения
- Поддержка Auto MDI, MDI-X на всех скоростях соединения
- Работа в режиме Full duplex на скорости 100/1000Мбит/с
Ввод/вывод на фронтальной панели - 4х RJ45 (модуль OM515)
- 4х M12 X-Coded (модуль OM515-01)
- 4x SFP (модуль OM515-02)
Требования по питанию +12В (±10%), потребляемый ток не более 0,8А
Средняя наработка на отказ (MTBF), рассчитанная для
                  +20°С
                  +85°С


923 106 ч
340 686 ч (без учета модуля SFP)
Защитное покрытие (по запросу) Модуль может иметь защитное силиконовое покрытие
Температурный диапазон
-40...+85°С
