Блок питания OMP240S

Блок питания  OMP240S, воздушное охлаждение
Блок питания  OMP240S, кондуктивное исполнение
Блок питания  OMP240S, воздушное охлаждение
Блок питания  OMP240S, кондуктивное исполнение

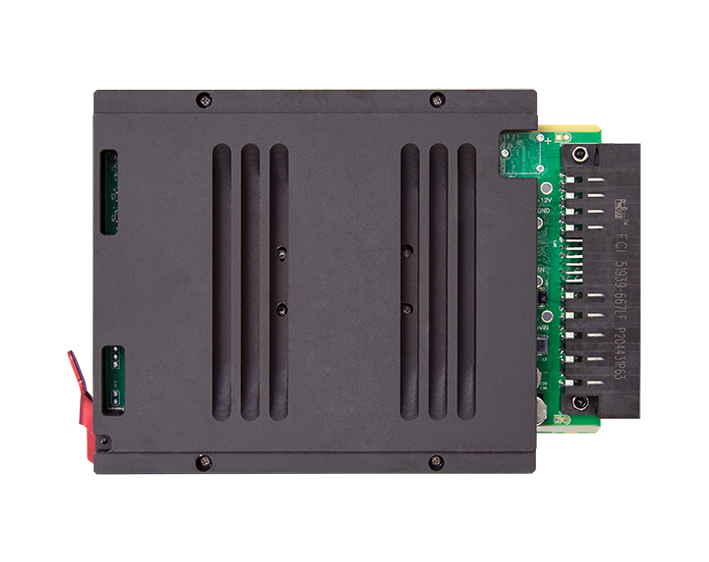

OMP240S представляет собой модуль источника питания 240 Вт DC.

Модуль имеет высоту 3U и ширину 4HP (1M) / 8НР (2М), предназначен для работы в системах CompactPCI Serial.

Обладая расширенным набором функций, характерных для высоконадежных систем, модуль OMP240S обеспечивает полное соответствие характеристикам, рекомендованным стандартом CompactPCI Serial для модулей источников питания. Сюда входит спецификация тыльного разъема модуля OMP240S, возможность резервирования и горячей замены, расширенные функции защиты и регулирования.

 Механика Размер модуля
3U, 4HP/8HP
Соединитель
Разъем типа SSI (FCI 51939-667 или аналогичный).
Ответный разъем либо включен в объединительную панель CompactPCI Serial, либо доступен с объединительной платой питания.
Длина х ширина х высота
169,4 x 128,5 x 20,1 мм, включая лицевую панель и разъем
Вес По запросу
Входное питание (параметры) Напряжение 18…36В постоянное напряжение
Входной ток до 15А
Изоляция 2000В
Выходные параметры Выходная мощность
240Вт (максимальная)
Выходное напряжение
12В ±2%
Время старта
100мс (после включения питания)
Выходной ток 0 … 20А
Эффективность (КПД)
Не менее 90%
Резервирование ORing диоды на выходе (предусмотрена работа с горячим резервированием и горячей заменой)
Защита и контроль
Защита от перегрузки
Отключение источника питания, когда номинальная выходная мощность превышает 120% от максимальной выходной мощности
Защита от перенапряжения
Отключение выхода при превышении установленного порога
Защита от КЗ
Отключение выхода при возникновении КЗ в цепи нагрузки
Тепловая защита
Встроенный термодатчик для защиты от аномальных температурных условий (перегрева)
Дистанционное включение/выключение
Есть
Сигнал ошибки входного напряжения
Сигнал «Pwr. Fail»(D2). Показывает, что входное питание вышло за рабочие пределы
Управление вентиляторами
По встроенному алгоритму
Напряжение питания вентиляторов 24В DC
Светодиодные индикаторы
Зеленый светодиод: входное напряжение в норме
Красный светодиод: источник питания в аварийном режиме
Температурный диапазон
Рабочая температура 4НР: -40…+70°С (*)
8НР: -40…+85°С (**)
(*) При превышении выходной мощности свыше 120 Вт или окружающей температуры +50°С требуется принудительное воздушное охлаждение 250 LFM (примерно 1,3 м/с).
(**) При превышении выходной мощности свыше 140 Вт или окружающей температуры +50°С требуется принудительное воздушное охлаждение 250 LFM (примерно 1,3 м/с).
