AL102-8O ─ новый модуль аналогового вывода контроллера ЧГП-РТ

20 октября 2022

AL102-8O ─ новый модуль аналогового вывода контроллера ЧГП-РТ

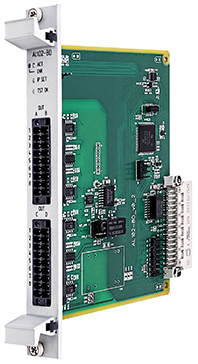

В компании ОСАТЕК разработан новый модуль программируемого контроллера ЧГП-РТAL102-8O.

Модуль предназначен для преобразования цифровых сигналов в аналоговые сигналы тока и напряжения с управлением по Ethernet

AL102-8O содержит 8 независимых каналов аналогового вывода с гальванической изоляцией между аналоговой и цифровой интерфейсной частями.


Основные технические характеристики AL102-8O представлены в таблице:

Параметр, единица измерения

Значение

Количество каналов
8
Напряжение питания модуля, В DC
5
Разрядность, бит
16
Номинальные диапазоны выходного тока, мА
0…20
Номинальные диапазоны выходного напряжения, В
-10…+10
Сопротивление нагрузки канала в режиме выхода по напряжению, кОм
не менее 10
Емкость нагрузки одного канала в режиме выхода по напряжения, нФ не более 20
Время установления сигнала на выходе канала, в режиме выхода по напряжению,
без нагрузки, мкc
не более 200
Пределы допустимой основной погрешности напряжения, приведённой к диапазону
(при нормальных условиях), %
не более ±0,1
Пределы допустимой основной погрешности тока, приведённой к диапазону
(при нормальных условиях), %
не более ±0,15
Предел допустимой дополнительной температурной погрешности в диапазоне
рабочих температур
(при изменении температуры окружающей среды), % / °С
не более 0,005
Прочность гальванической изоляции между каналами и интерфейсной частью, В (DC) не менее 2000
Количество занимаемых слотов в контроллере ЧГП-РТ
1

Примечание:  Для работы в режиме выходного тока необходимо подключить внешнее питание 24В (27В) к выходным клеммам модуля.


В один блок контроллера ЧГП-РТ устанавливается до 4/8/13 модулей AL102-8O в зависимости от исполнения корпуса контроллера.

Промышленный контроллер ЧГП-РТ представляет собой модульное, свободно компонуемое изделие с возможностью масштабирования по производительности и информационному объему. Для организации взаимодействия компонентов ЧГП-РТ используется технология Ethernet на объединительной плате.

Контроллер разработан и производится в России, одобрен Российским морским регистром судоходства.

Узнать подробнее о контроллере ЧГП-РТ и заказать комплект для бесплатного тестирования Вы можете у наших технических специалистов по  телефону:   +7 (495) 465-50-47  или по электронной почте:   info@osatec.ru
