Разработан новый модуль дискретного вывода контроллера ЧГП-РТ

24 мая 2022

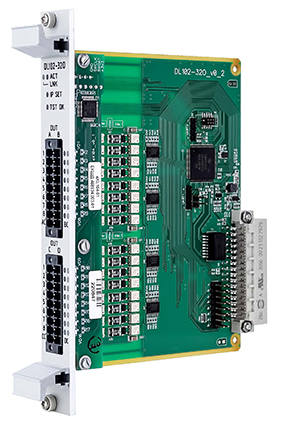

В компании ОСАТЕК разработан новый модуль программируемого контроллера ЧГП-РТ ─ DL102-32O.

Модуль предназначен для вывода дискретных сигналов. Для связи с центральным процессором контроллера используется интерфейс Ethernet.

DL102-32O реализует 32 канала дискретного вывода ─ четыре группы по 8 каналов (2 разъема), ─ с гальванической изоляцией между группами и от интерфейсной части. Также возможна поставка модуля на 16 каналов. В модуле реализована поканальная индикация состояния выходов.

Основные технические характеристики DL102-32O представлены в таблице:

Параметр, единица измерения	Значение
Количество каналов	32 (4 х 8 каналов)
Напряжение питания модуля, В DC	5
Коммутируемое напряжение DC / канал не более, В	36
Коммутируемый ток / канал не более, А	0,3
Время включения/выключения канала не более, мс	10
Максимальное сопротивление канала во включенном состоянии, Ом	1,5
Защита от КЗ	Да
Время срабатывания защиты от КЗ не более, мс	10
Прочность гальванической изоляции          - между каналами и интерфейсной частью не менее, В          - между группами каналов не менее, В	2000 500
Ток потребления по 5В не более, А  (все каналы включены)	0,7
Количество занимаемых слотов в контроллере ЧГП-РТ	1

В один блок контроллера ЧГП-РТ устанавливается до 4/8/13 модулей DL102-32O в зависимости от исполнения корпуса контроллера.

Промышленный контроллер ЧГП-РТ представляет собой модульное, свободно компонуемое изделие с возможностью масштабирования по производительности и информационному объему. Для организации взаимодействия компонентов ЧГП-РТ используется технология Ethernet на объединительной плате.

Контроллер разработан и производится в России, одобрен Российским морским регистром судоходства.

Узнать подробнее о контроллере ЧГП-РТ и заказать комплект для бесплатного тестирования Вы можете у наших технических специалистов по  телефону:   +7 (495) 465-50-47  или по электронной почте:   info@osatec.ru.
