Модуль коммуникационных интерфейсов TL101

08 сентября 2016

Представляем модуль коммуникационных интерфейсов TL101.

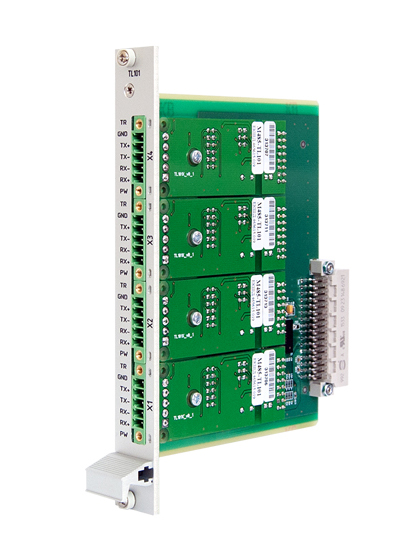

TL101 Модуль коммуникационных интерфейсов
Модуль коммуникационных интерфейсов TL101 программируемого контроллера ЧГП-РТ имеет 4 независимых последовательных канала со скоростью обмена до 5000 кБод (по каждому каналу) и обеспечивает возможность поддержки стандартных физических интерфейсов RS232/RS422/RS485 (асинхронные, скорость обмена составляет до 9.6-5000 кБод с согласованием и зависит от длины кабеля).

Тип интерфейса по каждому каналу определяется индивидуально, путем установки мезонинного модуля. Все физические интерфейсы модуля TL101 поканально гальванически изолированы от остальных частей контроллера ЧГП-РТ. Напряжение гальванической изоляции составляет не менее 2500 В.

Обмен данными между модулем коммуникационных интерфейсов и модулем процессора производится по выделенному каналу PCIe. Модуль TL101 занимает одно посадочное место (1М) на объединительной плате.

На фронтальной панели модуля TL101 расположен вырез под разъёмы мезонинных интерфейсных модулей. Непосредственно с мезонинных интерфейсных модулей выводятся 20 клемм (4х5) для подключения внешних линий ввода-вывода. Клеммы имеют разъёмное соединение с фиксацией для обеспечения возможности оперативного отсоединения внешних цепей от модуля.

Для подключения к клеммам мезонинных интерфейсных модулей модуль TL101 может комплектоваться ответными частями TB-Mxx-TL101 (ответный терминальный блок), на 5 контактов каждый.

На контроллер ЧГП-РТ может быть установлено не более одного модуля TL101.
