Новые монолитные модули контроллера ЧГП-РТ

13 ноября 2017

Компания "ОСАТЕК" представляет новые монолитные модули в составе контроллера ЧГП-РТ, работающие без мезонинов: модуль аналогового вывода AL101-8O и модуль дискретного ввода-вывода DL101-8I8O.

Модуль AL101-8O обеспечивает до 8 каналов аналогового вывода, а модуль DL101-8I8O – 8 каналов дискретного ввода и 8 каналов дискретного вывода.

Главные особенности модуля AL101-8O:
  • 4/8 каналов
  • 16-битный преобразователь
  • не более 20 мкс/канал
  • изоляция от цифровой части и между группами 1500В
  • выходные диапазоны +/-10В, 0-20мA, 4-20мA
  • установка выходных значений во всех каналах одним пакетом по Ethernet
  • время установления выходного сигнала не более 1 мс

Главные особенности модуля DL101-8I8O:
  • 8 входных каналов 5В/12В/24В/48В DC
  • 8 выходных каналов 5В/12В/24В/48В DC/0,5А
  • изоляция от цифровой части и между группами 1500В
  • программируемое время устранения дребезга контактов для входных каналов
  • инициативная передача пакета по изменению на входах
  • передача отметок времени с разрешение 250 мксек
  • защита от КЗ для выходных каналов не более 2А

Модули AL101-8O и DL101-8I8O занимают по одному посадочному месту на объединительной плате (1М).

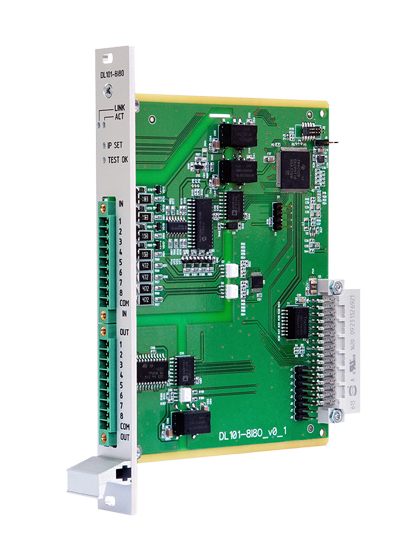

AL101-8O Модуль аналогового вывода      DL101-8I8O Модуль дискретного вывода
