Новый модуль CPCI Serial 3U – ОМ507

10 июня 2020

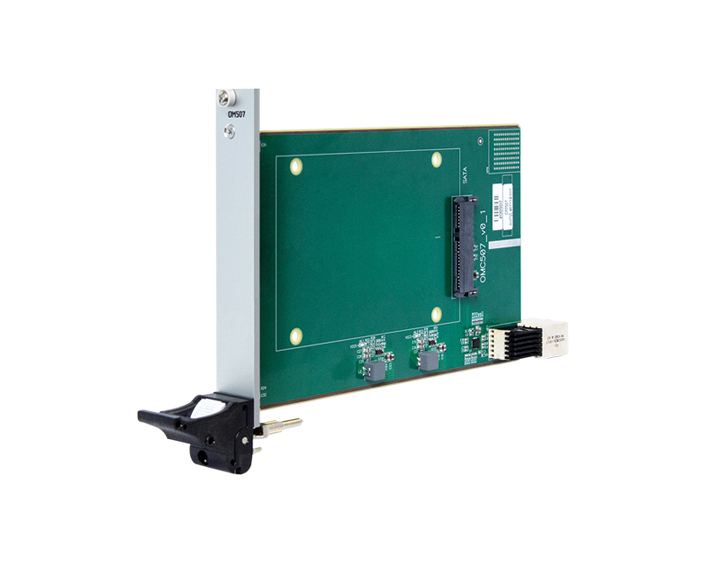

OM507 Модуль CPCI Serial


ОСАТЕК представляет новый модуль CompactPCI Serial 3U ─ OM507, носитель накопителя SSD/HDD 2,5” с интерфейсом SATA. Модуль устанавливается в стандартный периферийный слот объединительной платы CompactPCI Serial.

На ОМ507 можно установить накопитель с интерфейсом SATA, соответствующий спецификациям физического уровня SATA III (6.0 Гб/с). Для питания накопителя SSD/HDD на модуле установлены DC/DC преобразователи напряжения из +12В в напряжения +3,3В и +5В.


Технические характеристики модуля представлены в таблице:

CompactPCI Serial
- Плата периферийного слота, соответствие стандарту
  PICMG CompactPCI Serial (CPCI-S.0);
- Размер модуля: 3U, 4HP, размер платы 100x160 мм;
- Подключение к шине CPCI-S через разъем XP1;
- Совместим для работы в стандартном периферийном слоте
Накопитель SSD/HDD - 2,5”;
- SATA 6G (3G / 1,5G)
Питание для накопителя SSD/HDD
+5В – до 4А ;
+3,3В – до 4А
Требования по питанию
+12В (±5%);
потребляемый ток не более 1мА (без установленного накопителя SSD/HDD)
Средняя наработка на отказ (MTBF), без учета накопителя SSD/HDD, рассчитанная для
     20°С
     85°С


2 593 106 ч
   569 607 ч
Защитное покрытие (по запросу)
Модуль может иметь защитное силиконовое покрытие
Температурный диапазон -40... +85°С (для SSD);
   0... +50°С (для HDD)



Подробнее о модуле OM507 и других модулях CompactPCI Serial Вы можете узнать у наших технических специалистов
