Модуль OM507

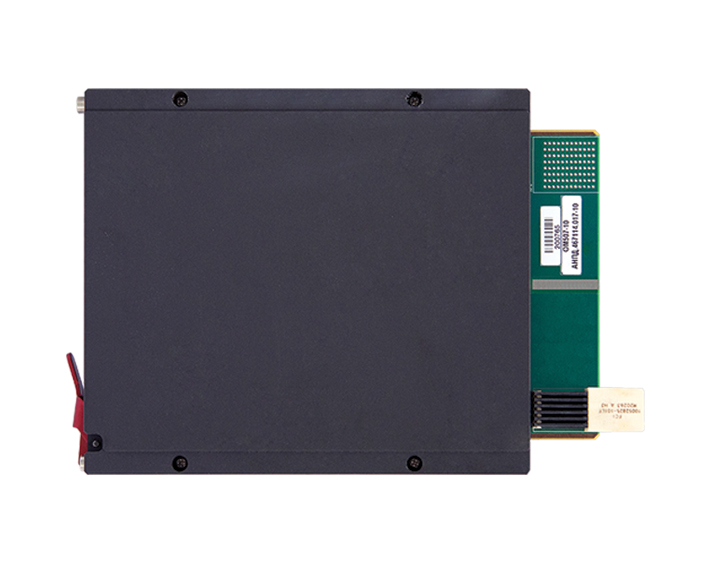

OM507  Модуль CPCI Serial, воздушное исполнение
OM507  Модуль CPCI Serial,кондуктивное исполнение
OM507  Модуль CPCI Serial, воздушное исполнение
OM507  Модуль CPCI Serial,кондуктивное исполнение

Модуль OM507 представляет собой носитель накопителя SSD/HDD 2,5” с интерфейсом SATA. Модуль может быть установлен в стандартный периферийный слот объединительной платы CompactPCI Serial.

На ОМ507 можно установить накопитель с интерфейсом SATA, соответствующий спецификациям физического уровня SATA III (6.0 Гб/с). Для питания накопителя SSD/HDD на модуле установлены DC/DC преобразователи напряжения из +12В в напряжения +3,3В и +5В.


CompactPCI Serial

- Плата периферийного слота, соответствие стандарту PICMG CompactPCI Serial (CPCI-S.0)

- Размер модуля: 3U, 4HP, размер платы 100x160 мм

- Подключение к шине CPCI-S через разъем XP1

- Совместим для работы в стандартном периферийном слоте

Накопитель SSD/HDD

- 2,5”

- SATA 6G (3G / 1,5G)

Питание для накопителя SSD/HDD

+5В – до 4А;

+3,3В – до 4А.

Требования по питанию

+12В (±5%),

Потребляемый ток не более 1мА (без установленного накопителя SSD/HDD)

Средняя наработка на отказ (MTBF) без учета накопителя SSD/HDD, рассчитанная для

            +20°С

            +85°С



2 593 106 ч

   569 607 ч

Защитное покрытие (по запросу)

Модуль может иметь защитное силиконовое покрытие

Исполнение Воздушное / кондуктивное
Температурный диапазон
-40...+85°С (для SSD)
   0...+50°С (для HDD)
