Подробнее о контроллере ЧГП-РТ: Модуль релейных нагрузок OL101

13 сентября 2016

Модуль релейных нагрузок OL101 программируемого контроллера ЧГП-РТ имеет 16 электромагнитных реле с нормально-разомкнутыми контактами. Выходные контакты реле разделены на две независимые гальванически изолированные группы по 8 контактов в каждой.

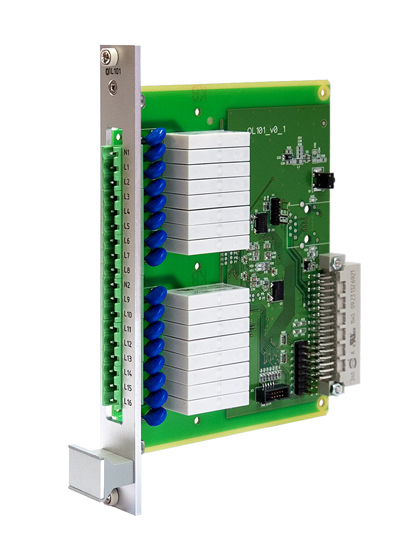

OL101 Модуль релейных нагрузок
Модуль OL101 занимает одно посадочное место (1М) на объединительной плате. На контроллер ЧГП-РТ может быть установлено до 4/8/13 модулей OL101 в зависимости от исполнения шасси.

Максимально допустимые условия эксплуатации выходных контактов модуля OL101:
  • коммутируемое напряжение (постоянного или переменного тока) – 240В
  • коммутируемый ток – 5А
  • мощность коммутации – 1200ВА
  • прочность гальванической изоляции – 2500В.

Токи потребления модуля OL101 составляют не более 0,28А по цепи 3,3В и не более 0,62А по цепи 5В.
Для подключения внешних цепей на фронтальную панель модуля OL101 выведены 18 клемм (2х9). Клеммы имеют разъёмное соединение с фиксацией для обеспечения возможности оперативного отсоединения внешних цепей от модуля.

Модуль OL101 может комплектоваться ответной частью TB-OL101-00 (ответный терминальный блок) на 18 контактов для разъёма, расположенного на фронтальной панели.
Модуль OL101-01 может комплектоваться ответными частями TB-OL101-01 (ответный терминальный блок) на 9 контактов для разъёма, установленного на фронтальной панели. На один модуль OL101-01 необходимо 2 ответных терминальных блока TB-OL101-01.
